Технология производства подшипников
Чтобы Вы имели хоть малейшее представление о технологии изготовления подшипников, предлагаем Вам ознакомиться с небольшим иллюстрированным гайдом или же сразу купить подшипники.

Основные этапы производства колец подшипника



1 Предварительная обработка

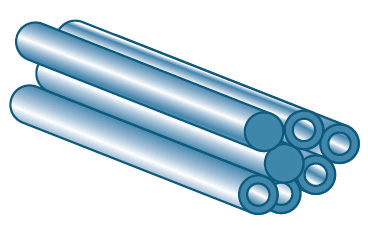

1.1 Исходная заготовка - прутки и трубы из стали



Заготовки - прутки и трубы из стали

Иллюстрация: SNR

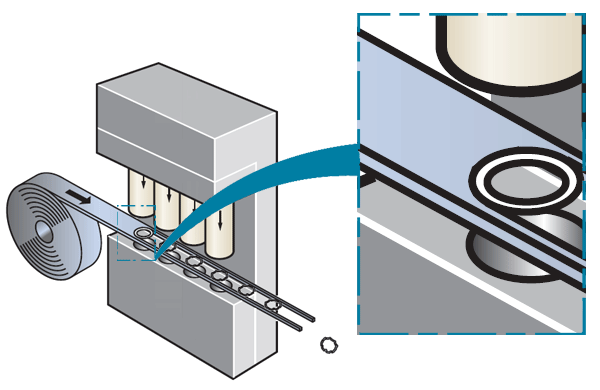

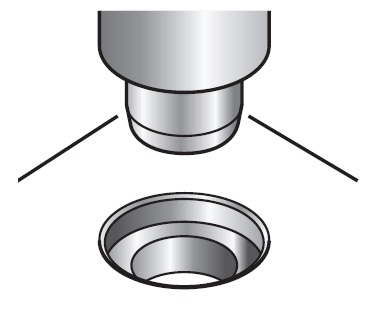

1.2 Обработка давлением



Обработка давлением

Иллюстрация: SNR

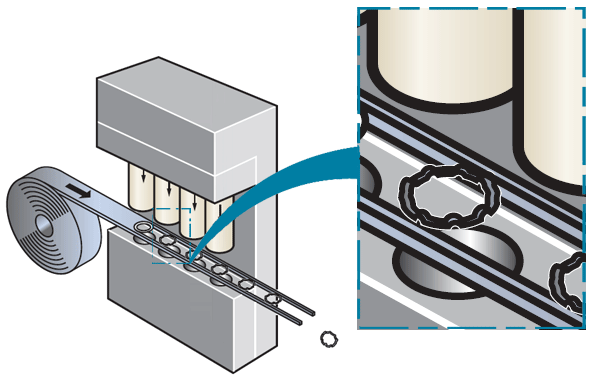

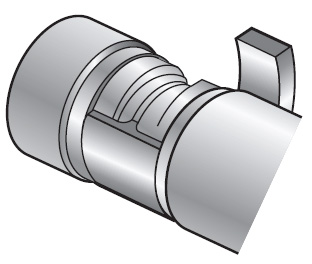

1.3 Вальцевание



Вальцевание

Иллюстрация: SNR

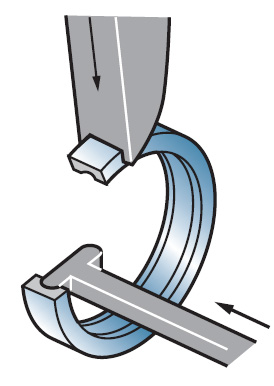

1.4 Токарная обработка

Токарная обработка - внутреннее кольцо подшипника

Иллюстрация: SNR



Токарная обработка - наружное кольцо подшипника

Иллюстрация: SNR



2 Термическая обработка

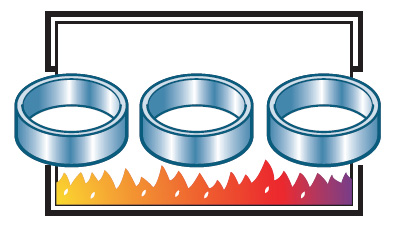

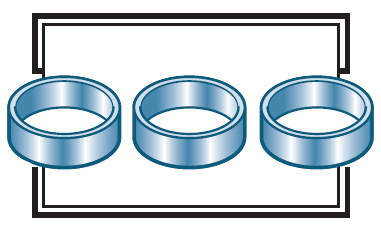

2.1 Нагрев колец до 850 ºС



Нагрев колец до 850 ºС



Иллюстрация: SNR

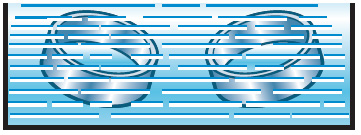

2.2 Быстрое охлаждение до 40 ºС (закалка)



Быстрое охлаждение до 40 ºС (закалка)



Иллюстрация: SNR



2.3 Отпуск при температуре 170 ºС



Отпуск при температуре 170 ºС



Иллюстрация: SNR



3 Финишная обработка

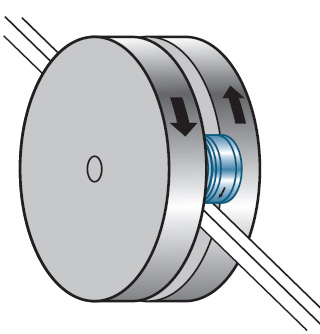

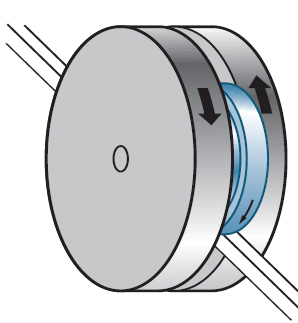

3.1 Шлифование торцевых поверхностей колец



Шлифовка торцевых поверхностей наружного кольца подшипника

Иллюстрация: SNR



Шлифовка торцевых поверхностей внутреннего кольца подшипника

Иллюстрация: SNR

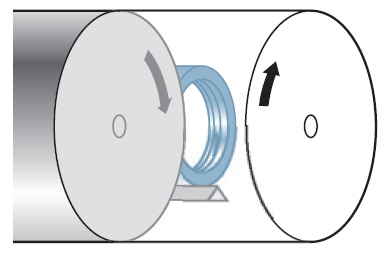

3.2 Шлифование внешней поверхности наружного кольца подшипника



Шлифовка внешней поверхности наружного кольца подшипника



Иллюстрация: SNR

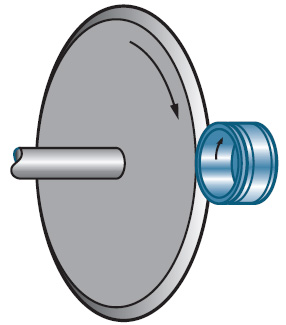

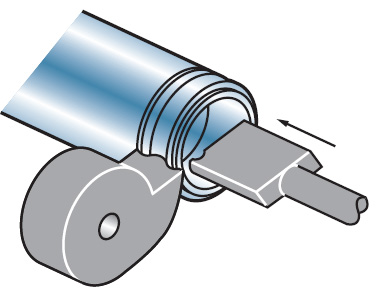

3.3 Шлифование поверхности отверстия внутреннего кольца подшипника



Шлифовка поверхности отверстия внутреннего кольца (обоймы) подшипника

Иллюстрация: SNR



3.4 Шлифование дорожек качения наружного кольца подшипника



Шлифовка дорожек качения наружного кольца подшипника

Иллюстрация: SNR



3.5 Шлифование дорожек качения внутреннего кольца подшипника



Шлифовка дорожек качения внутреннего кольца подшипника



Иллюстрация: SNR

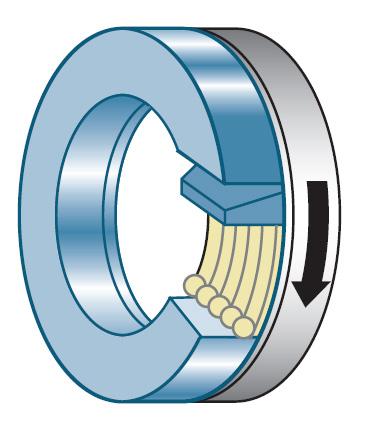

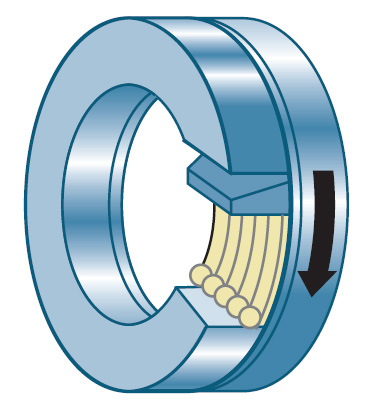

3.6 Суперфиниширование - обработка дорожек качения до параметров шероховатости менее Ra 0,06



Основные этапы производства тел качения подшипника



1 Предварительная обработка



1.1 Исходная заготовка - проволока из стали



1.2 Нарезка исходной заготовки



Нарезка заготовок

Иллюстрация: SNR



1.3 Предварительная обработка давлением - получение заготовок для тел качения с припуском около 350 мкм



Предварительная обработка давлением - общий вид

Предварительная обработка давлением - срез



Иллюстрации: SNR



1.4 Окончательная обработка давлением - обработка заготовок для тел качения до получения припуска около 100 мкм



Окончательная обработка давлением - общий вид

Окончательная обработка давлением - срез



Иллюстрации: SNR

2 Термическая обработка



3 Финишная обработка



3.1 Шлифование - обработка заготовок для тел качения до получения припуска менее 10 мкм



Шлифование - обработка заготовок для тел качения до получения припуска около 10 мкм

Иллюстрация: SNR



3.2 Полирование

Полирование

Иллюстрация: SNR



4 Промывка, контроль и сортировка



Основные этапы производства сепаратора



1 Механическая обработка



1.1 Исходная заготовка - стальной лист

Исходная заготовка - стальной лист



Иллюстрация: SNR

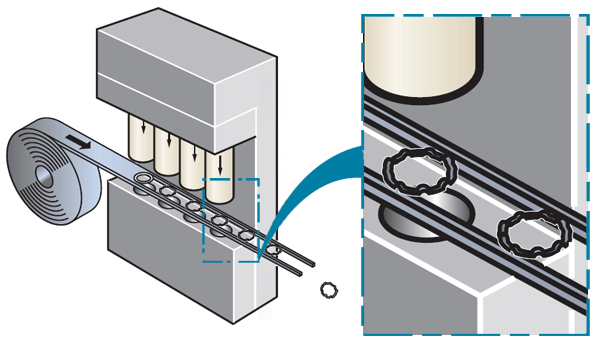

1.2  Пробивка



Пробивка



Иллюстрация: SNR



1.3 Черновая штамповка



Черновая штамповка



Иллюстрация: SNR



1.4 Чистовая штамповка



Чистовая штамповка



Иллюстрация: SNR



1.5 Сверление отверстий под заклепки



Сверление отверстий под заклепки



Иллюстрация: SNR



2. Обработка поверхностей

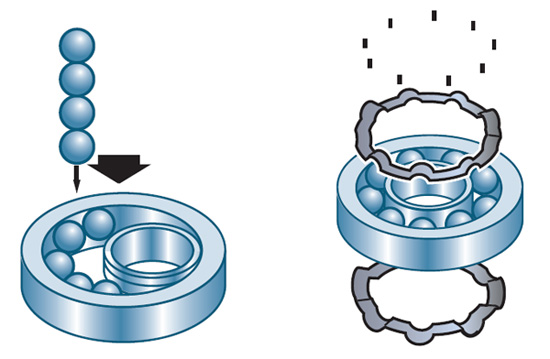

Сборка подшипника



Соединение различных элементов подшипника, выполнение дополнительных работ (смазка, маркировка...)




Сборка подшипника

Иллюстрация: SNR
